SD341X雙法蘭伸縮蝶閥

SD341X雙法蘭伸縮蝶閥

SD341X雙法蘭伸縮蝶閥產品用途 SD341X法蘭式伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在425℃以下，公稱壓力在1.6MPa以下的石油、化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的裝置。

SD341X雙法蘭伸縮蝶閥產品用途

SD341X法蘭式伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在425℃以下，公稱壓力在1.6MPa以下的石油、化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的裝置。

SD341X雙法蘭伸縮蝶閥閥門型號

法蘭式伸縮蝶閥常見的型號有：sd341x、sd341x-6、sd341x-10、sd341x-16、sd641x、sd641x-10p、sd941x、sd341f、sd641f、sd941f、sd341h、sd641h、sd941h等。

SD341X雙法蘭伸縮蝶閥產品特點

1、結構獨特，設計靈活，重量輕，省力，啟閉迅速。

2、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，還能為維修閥門安裝更換提供方便。

3、密封部位可調節更換，密封性能可靠。

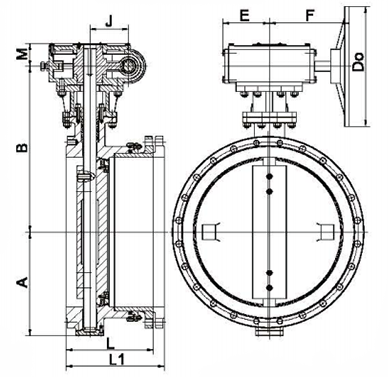

SD341X雙法蘭伸縮蝶閥結構示意圖

SD341X雙法蘭伸縮蝶閥安裝注意事項

伸縮蝶閥安裝前平放，切勿隨意磕碰，運行時嚴禁將支架卸掉。

伸縮蝶閥出廠時結構長度為長度，安裝時，拉至安裝長度(即設計長度)。

當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮蝶閥，以免損壞蝶閥。

伸縮蝶閥可在任意安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出。

SD341X雙法蘭伸縮蝶閥性能參數

工作壓力(MPa) 0.6 1.0
適用溫度(℃) ≤120 依各種不同膠種而定 ≤120
適用介質 水、污水、油品、空氣等 依各種不同膠種而定 水、污水、油品、空氣等
材料 閥體 灰鑄鐵 灰鑄鐵 球墨鑄鐵
蝶板 球墨鑄鐵(表面處理) 球墨鑄鐵、不銹鋼 球墨鑄鐵
閥桿 2Cr13 不銹鋼、碳素鋼 鉻不銹鋼

主要外形尺寸

DN L L1 max A B E F J M Do
50 160 172 83 120 90 205 83 115 200
65 160 172 89 145 90 205 83 115 200
80 180 195 98 158 90 205 83 115 200
100 195 215 110 170 90 205 83 115 200
125 205 225 123 182 90 205 83 115 200
150 205 225 140 210 90 205 83 115 200
200 218 238 170 238 90 205 83 115 200
250 233 258 195 270 90 205 83 134 250
300 248 268 222 300 90 205 83 134 250
350 278 303 252 330 120 265 141 159 250
400 298 323 285 368 120 265 141 159 250
450 311 336 310 402 185 250 115 163 250
500 330 355 337 438 185 250 115 163 315
600 350 375 393 490 245 400 145 185 315
700 364 395 450 558 245 400 145 185 315
800 415 445 515 625 310 460 191 220 315
900 435 475 560 685 310 460 191 220 400
1000 510 550 610 750 410 55 270 255 400
1200 590 630 825 880 410 55 270 255 400
1400 590 630 840 987 520 640 351 320 400
1600 626 660 960 1158 520 785 440 335 630
1800 670 710 1060 1258 520 640 351 320 400
2000 680 720 1165 1365 520 640 351 320 400
2200 700 740 1325 1470 520 640 351 320 400

注釋：1、表中閥門數據是在PN1.0MPa下；2、表中閥門重量為鑄鋼閥門重量；3、閥門材料可根據客戶要求制造。
